1、振动光纤周界安防报警系统

CVC-X6000光纤周界安防系统结合干涉定位技术和光频域扫描技术，通过布设于设防区域的光纤（缆）中的光对触及或通过承载物（如墙壁、覆土、围栏等）的环境应力感应、分析，将扰动信号传递至系统主机，经信号提取、波形分析及智能化的行为判别，判断出不同的干扰类型，如禁行区域的闯入、翻越围墙、解缆破坏等，实现系统预警和告警，并可以联动视频、声光等设备，真正实现全方位，全时段的入侵监控。

2、光纤周界监测原理

光纤周界安防系统基于瑞利干涉定位技术和光频域扫描技术，光波和外界振动波在光纤中传播时相互作用而产生光散射，受其探测模块的恒定频移扫描。当光纤产生形变时，光的折射率随之变化，从而使频移发生线性变化。当探测光从光纤的一端先后注入，探测光的自身频率差与产生形变处的振动频移相等时，视为有效信号，成为判断入侵行为与误报率控制的核心依据。

3、光纤周界安防报警系统监测侵害事件过程

（1）事件发生：由探测光缆感知翻越事件的发生；

（2）信息获取：光纤监控主机获取分析事件详情；

（3）信息输送：由监控主机通过自带网络接口传输信息并报警联动；

（4）声光报警、短信发送、图像呈现：系统发出声光报警和地图点位信息，视频监控系统将事件图像推送到显示屏上，并把系统报警信息以短信形式发送到安防人员手机上。

4、系统技术特点及优势

光纤周界安防监控报警系统相比于其它类似技术有着非常明显的优越性：

测量距离远：探测距离可达40km，并能精确定位入侵点。

连续分布式测量：可实现多点多事件同时监测，且互不影响。

灵敏度高，精度高：系统参数根据环境配置，可直接使用标准通信光缆，监测区域根据现场划分。

丰富的模式识别：后台模式识别，经过模式分析准确判定入侵事件。

“0”漏报，极低误报：可在风雨、雷电等危险及恶劣环境中使用，抗误报性强，系统经过多轮高低温，交变湿热的环境测试，以确认适应各种恶劣环境。

灵活性：采用定位型原理，系统空间分辨率高；并且防区可通过软件进行任意设置，无需重新施工。

电磁绝缘性极好，不受电磁干扰，本质防雷：系统使用的感温光纤其材质是石英，完全绝缘，不受雷击影响；光纤中传输的激光脉冲的频段远远高于电磁场的频段，完全不受电磁干扰，因此即使在强电磁场环境下工作也完全不受影响。

本征安全可靠：系统使用的光纤，完全不会产生电火花，光纤中传输的激光脉冲平均功率很低，即使光纤断裂，也不会产生任何危险。

施工简单，维护方便：系统使用的铠装光纤，有极好的抗压抗拉强度，施工方便简单，在使用过程中很难出现问题，即使出现破坏，经专业人员重新熔接后便可恢复工作。

附加损耗容忍度高：系统能容忍3db的附加损耗，既在除去衰减损耗以后，出现50%的额外损耗，均能正常工作。

高度智能化，轻松实现无人值守：系统在检测到异常时可以通过短信和互联网将报告发送给直接负责人。开放性设计，便于数据管理及现场控制。

高可靠性，低成本：不同于视频监控和电子围墙等技术，布设于地面、地下或围墙的探测光缆目标不明显，不易被恶意破坏；且可设置双层防护光缆，可实现入侵方向的判别，同时若有一层光缆被恶意破坏，另一层还可继续进行安防探测，且双层防护并不明显提升安防成本。

振动探测原理：
当传感振动光纤受到外力（各种振动应力）时，会引起光纤的折射率和光程的变化。此时，通过探测背向散射光波的相干特性，即可探测到光纤受到的外界振动信息。 入侵定位原理：
根据光波脉冲的返回时间，可以确定入侵信号的精确位置。定位精度由脉冲光

系统特点：
1.系统前端采用单芯单模通信光缆作为传感器，前端无需供电。
2.系统前端采用软件定位，因此无需将光缆剪断熔接，不但提高了系统的稳定性还降低了施工难度。
3.系统全部采用单芯单模通信光缆，不但可以实现大范围的周界探测，还可以降低因光缆芯数过高造成的成本浪费。
4.单套系统最大探测距离为80公里，报警准确率达到99%，定位精度±5米。


工作原理
光纤不仅能够传输信号，还能够感知外界环境的信息。当外界环境的微弱振动、压力等传递到光纤时，光纤的折射率以及长度发生变化，结合光学的相干效应和时域反射仪，定位型振动光纤探测仪利用一根光纤，就可以检测到微弱振动，并定位振动发生的位置。定位型振动光纤入侵探测系统在获取振动信号后，利用智能识别算法辨别入侵事件，排除外部环境干扰的影响，最终对危险的入侵事件发出警报。
定位型振动光纤入侵探测系统采用光纤作为传感器件，因此天然地具备探测距离远、无辐射、抗电磁干扰、环境适应能力强、沿线无需供电、布设灵活等优点。


应用环境：

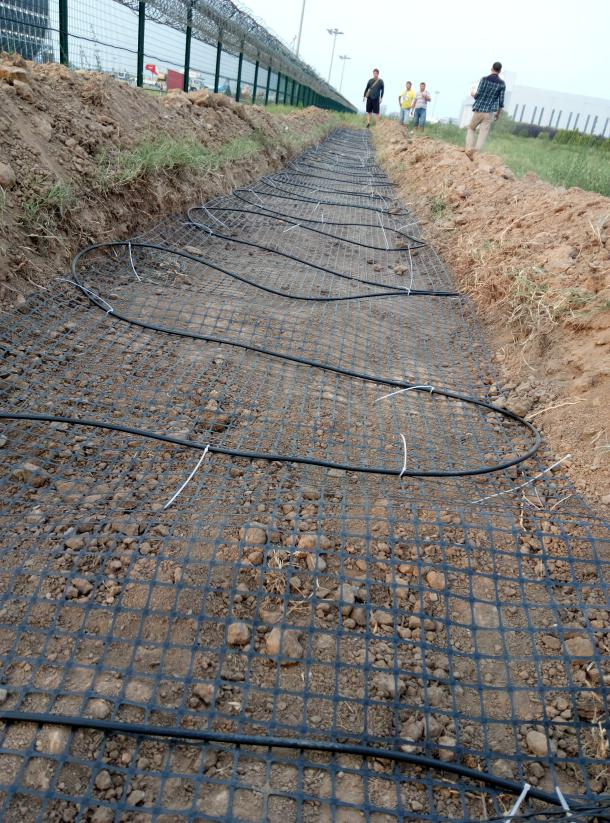

实际安装现场：
